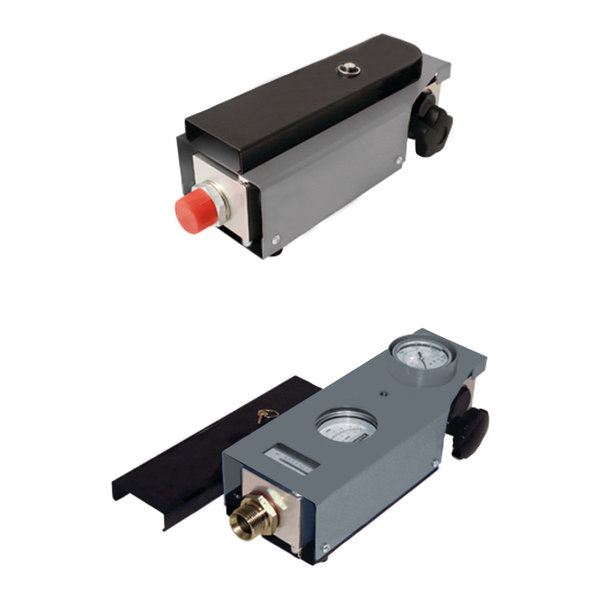

Hydraulische flowmeter 10 - 200 l/min

SKU: 34127

✓ 10 - 200 l/min ✓ 420 bar ✓ 20°C - 80°C ✓ 7,47 kg

1.763,24 excl. btw

2.133,52 incl. btw

Prijs per stuk

Verwachte levertijd: 2 dag(en)

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

Hydraulische flowmeter 10 - 200 l/min
Technische eigenschappen
• Type: RFIK-200-B-6
• Max. werkdruk: 420 bar
• Meetbereik: 10 - 200 l/min
• Aansluiting: 1" BSP
• Bedrijfstemperatuur: 20°C - 80°C
• Weergave-meetbereik: druk: +/- 1,6%, volumestroom: +/- 4%, temperatuur: +/- 2,5°C
• Gewicht: 7,47 kg
• Geschikt voor minerale olie
• Ontworpen voor rechte leidinginbouw
• Mechanische werkwijze (onafhankelijk van electriciteit)
• Aansturen van de werkdruk door middel van een belastingsventiel
• Flowweergave in l/min en gal/min.
• Afmetingen: 350 x 135 x 140 (LxBxH)

Werkdrukaansturing bij RFIK
Het belastingsventiel bij RFIK is direct met een doorvoerblok verbonden en zorgt met de ingebouwde manometer voor een precieze aansturing in het werkbereik. Ter bescherming tegen overdruk zijn in de RFIK twee barstschijven ingebouwd, die bij een druk van 440 bar breken en dan via een bypass de stroom om het ventiel leiden. De barstschijven zijn gemakkelijk vervangbaar.

Toepassingsgebied
Flow, druk en temperatuur, meten van vloeibare mediums en voor het instellen van de werkdruk.

Werking
De SDMK flowmeter bestaat uit een scherm met scherpe hoeken en een conische meetzuiger, die zich flowafhankelijk tegen een veer drukt. Is er geen stroming? Dan sluit de meetzuiger de opening en gaat weer op de nulstelling staan. Met groter wordende stroming wordt de meetzuiger door het drukverschil tegen de gekalibreerde veer gedrukt. Hiermee is de meetzuiger gelijk aan de stroming. Door de magneetkracht worden gegevens overgedragen op de afleesapparatuur. De scherpe hoeken van het scherm minimaliseren de invloed van viscositeit.
