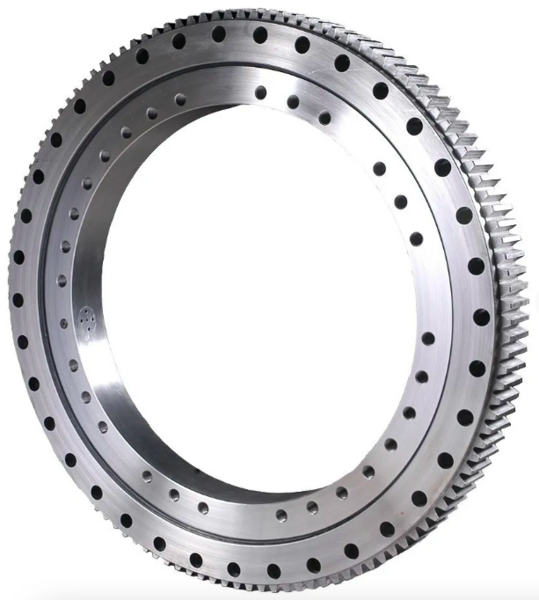

Draaikranslager buitenvertanding met buitendiameter 950mm

SKU: 41335

✓ Draaikranslager buitenvertanding met buitendiameter 950mm

Productvarianten: Draaikranslager buitenvertanding met buitendiameter 950mm

Draaikranslager binnenvertanding met buitendiameter 950mm

Draaikranslager zonder vertanding met buitendiameter 950mm

1.554, 80 excl. btw

1.881, 31 incl. btw

Prijs per stuk

Verwachte levertijd : 1 week(en)

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

Draaikranslager buitenvertanding met buitendiameter 950mm

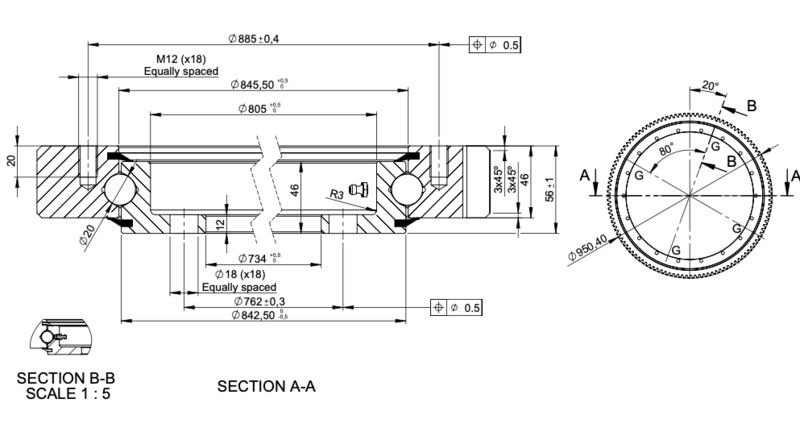

Technische specificaties:

Module: m 8
Aantal tanden: z 117
Steekdiameter: Ø 936
Druk hoek: D20º
Truncatie: km -0.8
Addendum wijziging: xm 0
Gewicht: 65,49 kg
Gaten: He: M12 x18 - 360o/18 Hi: Ø18 x18 - 360o/18
Kracht tanden: Nm 28.3kN & Max: 39.6kN
Max. axiale belasting: 625 kN
Max. kantelmoment: 120 kNm
Bereik werktemperatuur: -20℃ <> 70℃
Europees fabrikaat

Dit is tevens een vervangend product voor de volgende art.codes:

21.0841.01, VLA.200.844N, 231.20.0800, EBL.20.0844.200 -1STPN, RKS.21 0841, 161 20 0950 3000

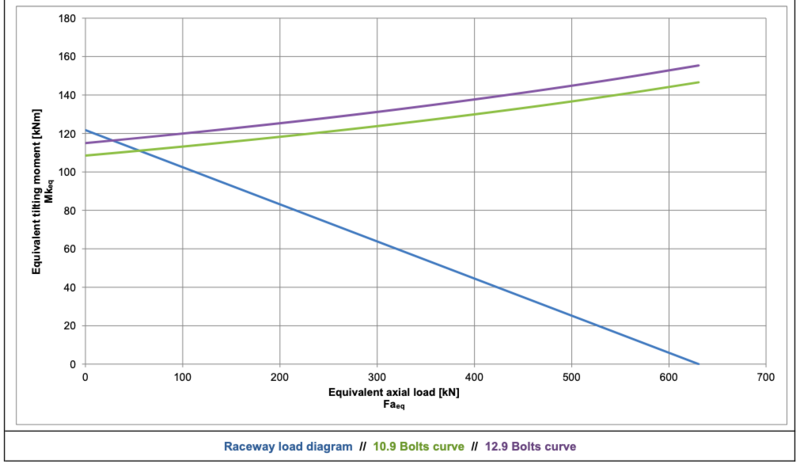

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
