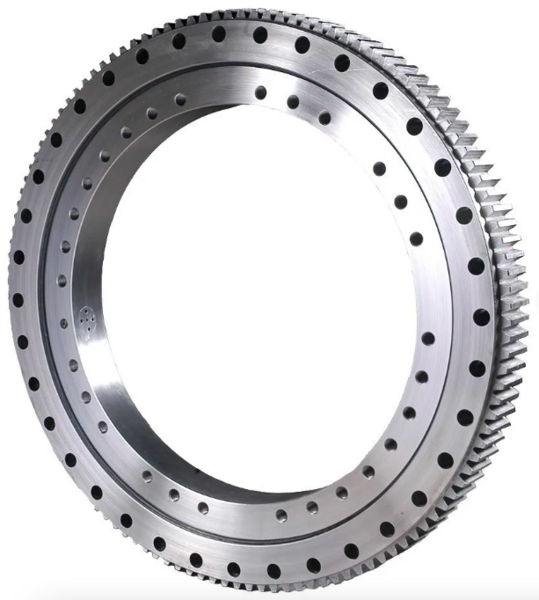

Draaikranslager buitenvertanding met buitendiameter 850mm

SKU: 41334

✓ Draaikranslager buitenvertanding met buitendiameter 850mm

Productvarianten: Draaikranslager buitenvertanding met buitendiameter 850mm

Draaikranslager binnenvertanding met buitendiameter 850mm

Draaikranslager zonder vertanding met buitendiameter 750mm

1.531,40 excl. btw

1.852,99 incl. btw

Prijs per stuk

Verwachte levertijd : 1 week(en)

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

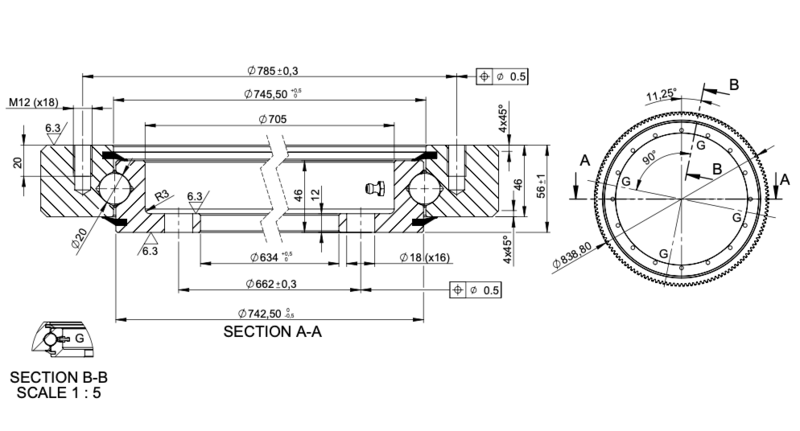

Draaikranslager buitenvertanding met buitendiameter 850mm

Technische specificaties:

Module: m 6
Aantal tanden: z 138
Steekdiameter: Ø 828
Druk hoek: D20º
Truncatie: km -0.6
Addendum wijziging: xm 0
Max. axiale belasting: 550 kN
Max. kantelmoment: 95 kNm
Bereik werktemperatuur: -20℃ <> 70℃
Gewicht: 54,12 kg
Gaten: He: M12 x18 - 360o/18 Hi: Ø18 x16 - 360o/16
Kracht tanden: Nm 21.2kN & Max: 29.7kN
Europees fabrikaat

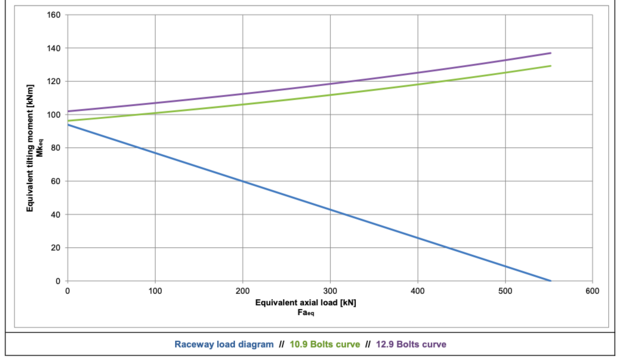

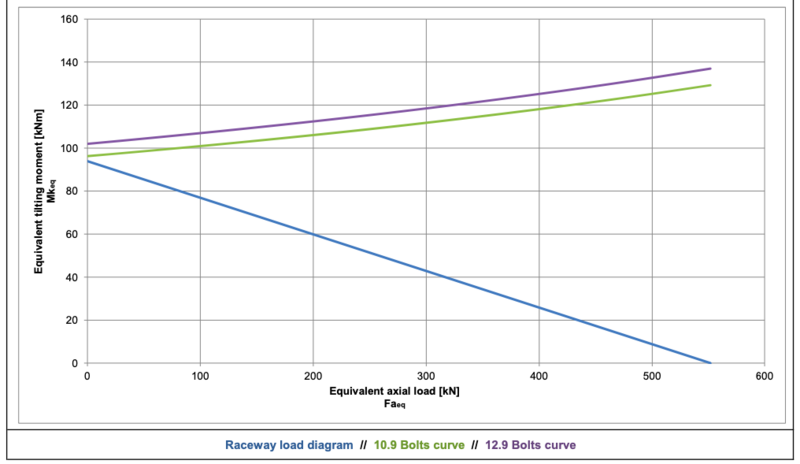

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
