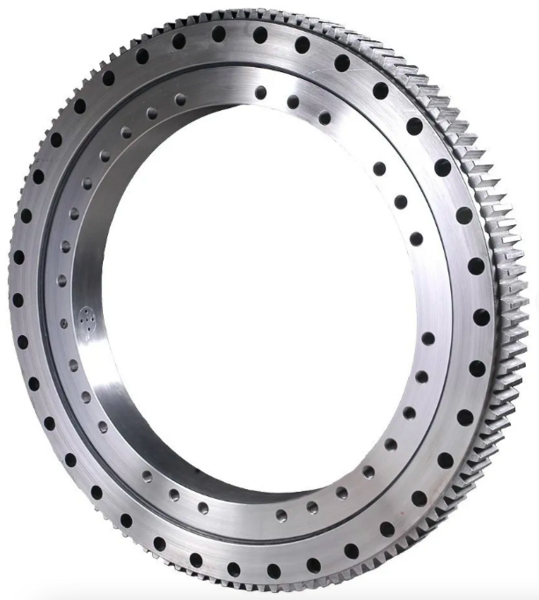

Draaikranslager buitenvertanding met buitendiameter 650mm met versterkte ring

✓ Draaikranslager buitenvertanding met buitendiameter 650mm ✓ Versterkte ring

Productvarianten: Draaikranslager buitenvertanding met buitendiameter 650mm met versterkte ring

Draaikranslager binnenvertanding met buitendiameter 650mm

Draaikranslager zonder vertanding met buitendiameter 505mm

1.095,- excl. btw

1.324, 95 incl. btw

Prijs per stuk

Verwachte levertijd : 1 week(en)

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

Draaikranslager buitenvertanding met buitendiameter 650mm met versterkte ring

Technische specificaties:

Module: m 6
Aantal tanden: z 105
Steekdiameter: Ø 630
Druk hoek: D20º
Truncatie: km -0.85
Addendum wijziging: xm 0
Max. axiale belasting: 810
Max. kantelmoment: 100
Bereik werktemperatuur: -20℃ <> 70℃
Gewicht: 40,34 kg
Gaten: He: Ø14 x28 - 360˚/28 & Hi: Ø14 x32 - 360˚/32
Kracht tanden: Nm 21.2kN & Max: 29.7kN
Europees fabrikaat

Dit is tevens een vervangend product voor de volgende art.codes:

31.0541.01, VSA.200.544N, 061.20.0544.500.01.1503, EB1.20.0544.200 -1STPN, RKS.061.20.0544,
171 20 0640 3000 (E.650.20.00.BZT)

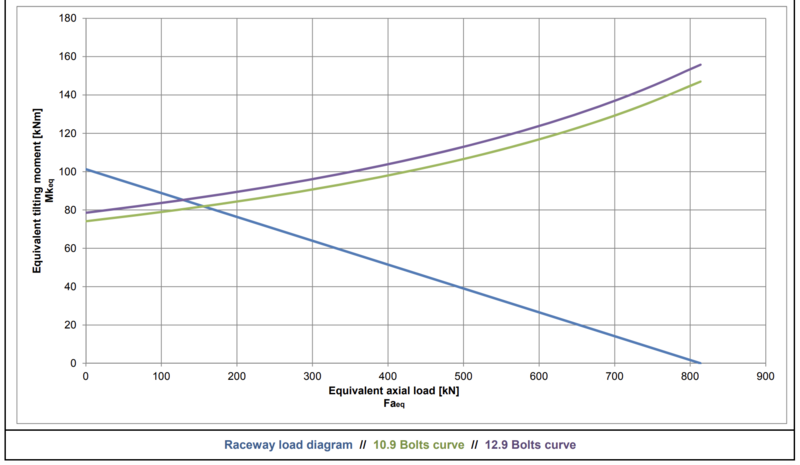

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
