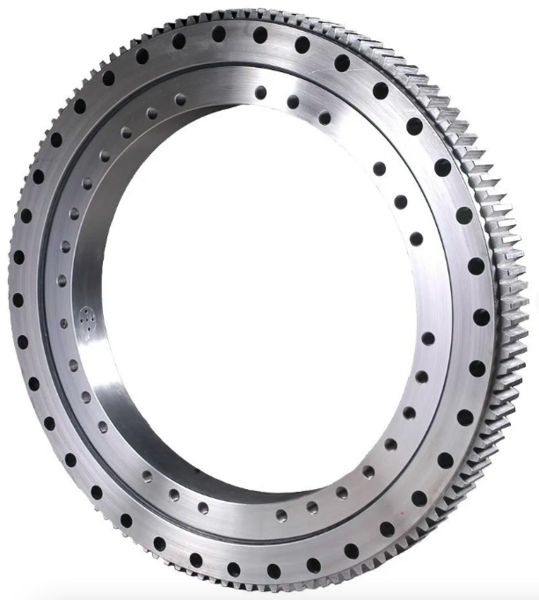

Draaikranslager buitenvertanding met buitendiameter 505mm

SKU: 41331

✓ Draaikranslager buitenvertanding met buitendiameter 505mm

Productvarianten: Draaikranslager buitenvertanding met buitendiameter 505mm

Draaikranslager binnenvertanding met buitendiameter 505mm

Draaikranslager zonder vertanding met buitendiameter 505mm

889, 20 excl. btw

1.075, 93 incl. btw

Prijs per stuk

Verwachte levertijd : 1 week(en)

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

Draaikranslager buitenvertanding met buitendiameter 505mm

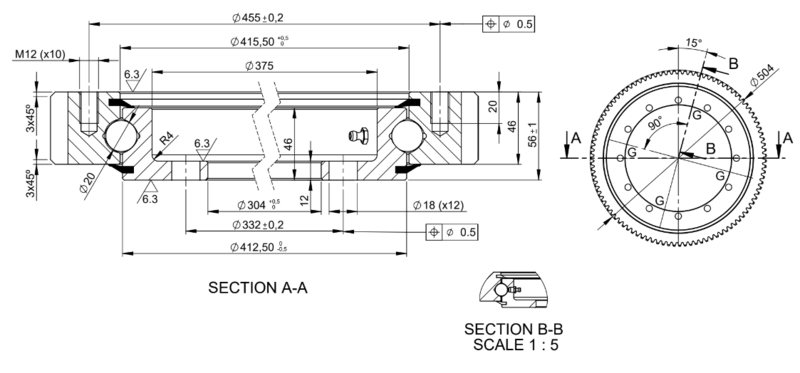

Technische specificaties:

Module: m 5
Aantal tanden: z 99
Steekdiameter: Ø 495
Druk hoek: D20º
Truncatie: km -0.5
Addendum wijziging: xm 0
Max. axiale belasting: 295 kN
Max. kantelmoment: 28 kNm
Bereik werktemperatuur: -20℃ <> 70℃
Gewicht: 29,65 kg
Gaten: He: M12 x10 - 360º/10 & Hi: Ø18 x12 - 360º/12
Kracht tanden: Nom 17.8kN & Max: 24.9kN
Europees fabrikaat

Dit is tevens een vervangend product voor de volgende art.codes:

21.0411.01, VLA.200.414N, 231.20.0400, EBL.20.0414.200 -1STPN, RKS.21 0411, 161 20 0505 3000

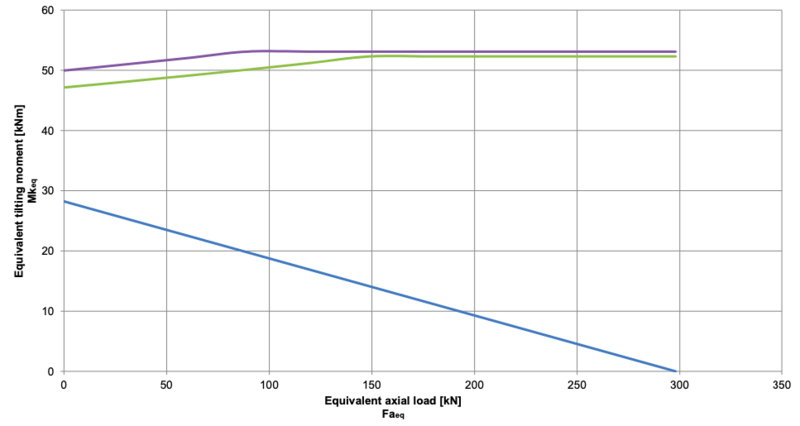

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
