Draaikranslager binnenvertanding met buitendiameter 950mm

SKU: 41342

✓ Draaikranslager binnenvertanding met buitendiameter 950mm

Productvarianten: Draaikranslager binnenvertanding met buitendiameter 950mm

Draaikranslager buitenvertanding met buitendiameter 950mm

Draaikranslager zonder vertanding met buitendiameter 950mm

1.554, 80 excl. btw

1.881, 31 incl. btw

Prijs per stuk

Verwachte levertijd : 1 week(en)

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

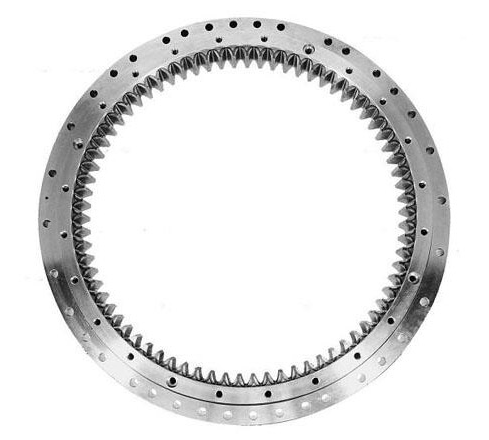

Draaikranslager binnenvertanding met buitendiameter 950mm

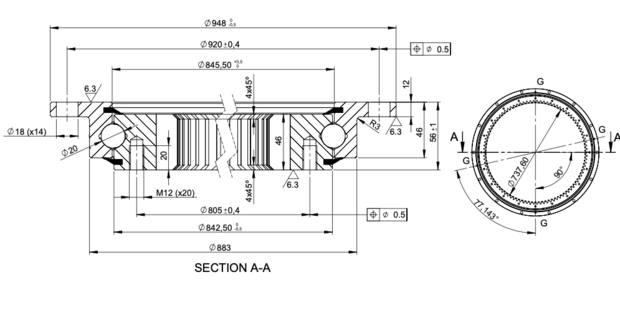

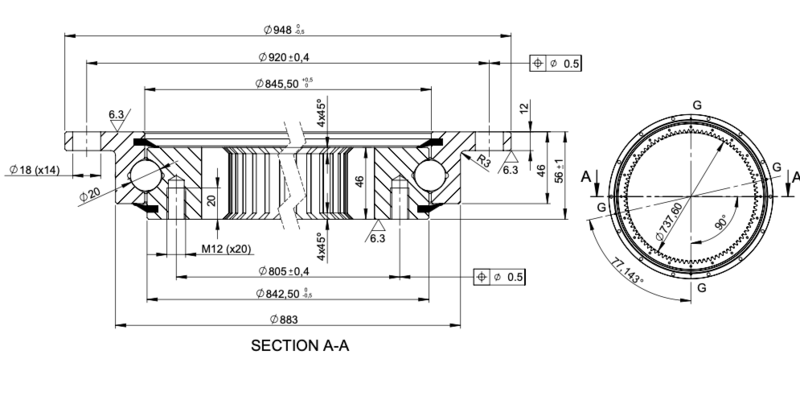

Technische specificaties:

Module: m 8
Aantal tanden: z 94
Steekdiameter: Ø 752
Druk hoek: 20º
Truncatie: km -0.8
Addendum wijziging: xm 0
Max. axiale belasting: 825 kN
Max. kantelmoment: 125 kNm
Bereik werktemperatuur: -20℃ <> 70℃
Gewicht: 62,61 kg
Gaten: He: Ø18 x14 - 360/14 Hi: M12 x20 - 360/20
Kracht tanden: Nom 28.5kN & Max: 39.9kN
Europees fabrikaat

Dit is tevens een vervangend product voor de volgende art.codes:

22.0841.01, VLI.200.844, 232.20.0800, ZBL.20.0844.200 -1SPTN, RKS.22 0841, 162 20 0948 3000

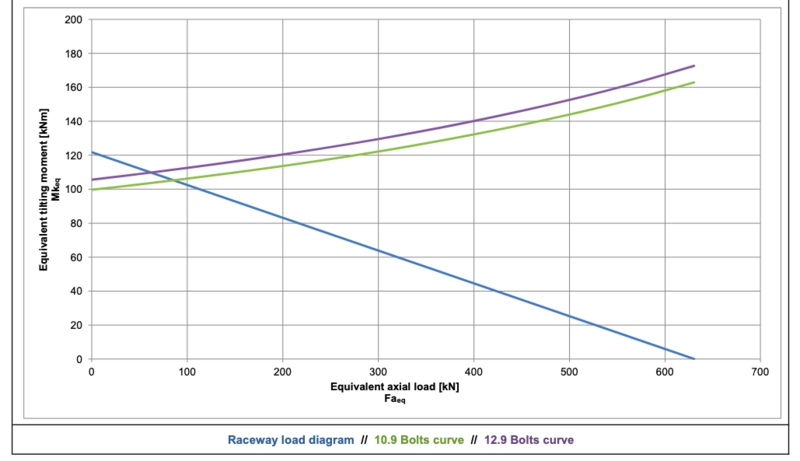

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
