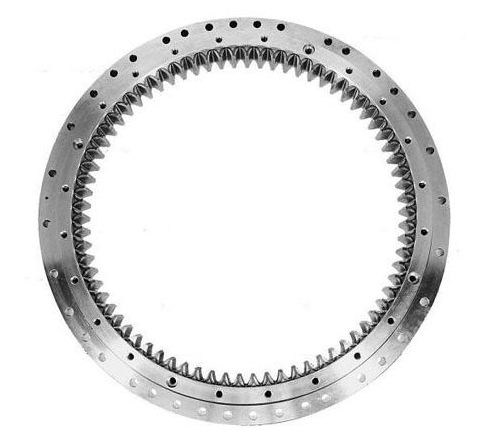

Draaikranslager binnenvertanding met buitendiameter 850mm

SKU: 41341

✓ Draaikranslager binnenvertanding met buitendiameter 850mm

Productvarianten: Draaikranslager binnenvertanding met buitendiameter 850mm

Draaikranslager buitenvertanding met buitendiameter 850mm

Draaikranslager zonder vertanding met buitendiameter 750mm

1.531,40 excl. btw

1.852,99 incl. btw

Prijs per stuk

Verwachte levertijd : 1 week(en)

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

Draaikranslager binnenvertanding met buitendiameter 850mm

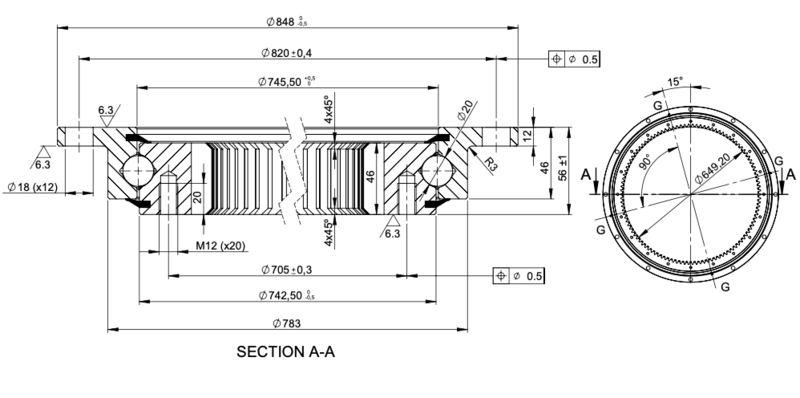

Technische specificaties:

Module: m 6
Aantal tanden: z 110
Steekdiameter: Ø 660
Druk hoek: 20º
Truncatie: km -0.6
Addendum wijziging: xm 0
Max. axiale belasting: 550 kN
Max. kantelmoment: 92 kNm
Bereik werktemperatuur: -20℃ <> 70℃
Gewicht: 52,10 kg
Gaten: He: Ø18 x12 - 360/12 Hi: M12 x20 - 360/20
Kracht tanden: Nom 21.4kN & Max: 30.0kN
Europees fabrikaat

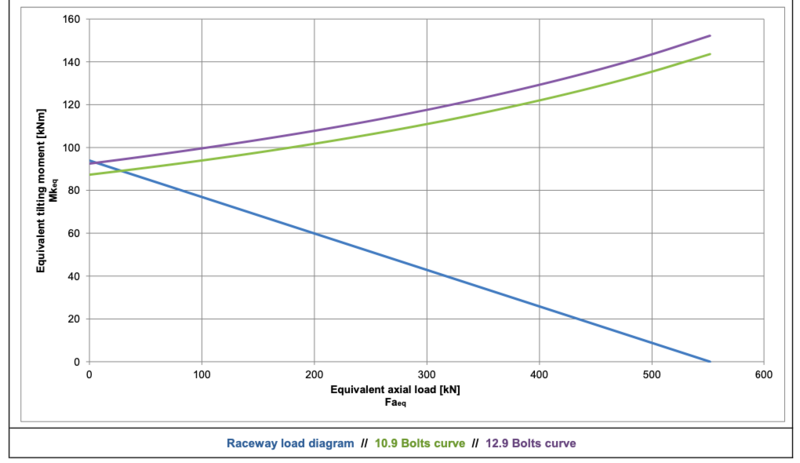

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
