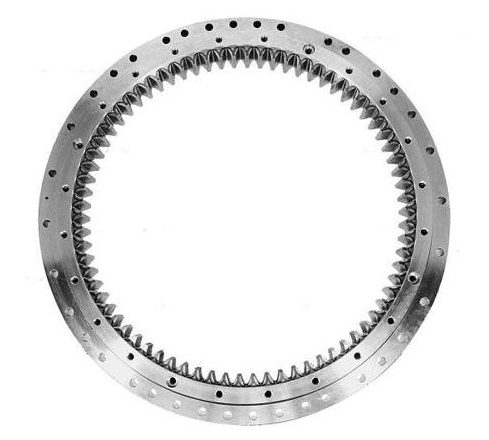

Draaikranslager binnenvertanding met buitendiameter 505mm

SKU: 41338

✓ Draaikranslager binnenvertanding met buitendiameter 505mm

Productvarianten: Draaikranslager binnenvertanding met buitendiameter 505mm

Draaikranslager buitenvertanding met buitendiameter 505mm

Draaikranslager zonder vertanding met buitendiameter 505mm

889, 20 excl. btw

1.075, 93 incl. btw

Prijs per stuk

Op voorraad

Op werkdagen voor 17:00 besteld is dezelfde dag verzonden!

€ 0,00

Bestellen

Klantbeoordeling 9,1/10 op Kiyoh
Op voorraad en vandaag besteld is vandaag verzonden
Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

Draaikranslager binnenvertanding met buitendiameter 505mm

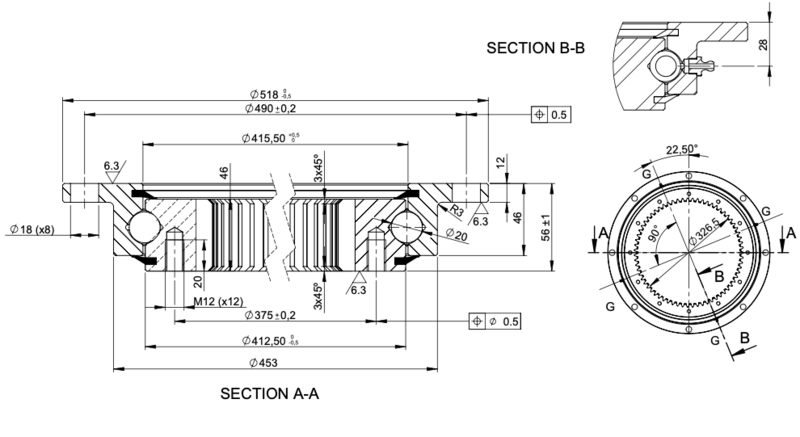

Technische specificaties:

Module: m 5
Aantal tanden: z 67
Steekdiameter: Ø 335
Druk hoek: 20º
Truncatie: km -0.75
Addendum wijziging: xm 0
Max. axiale belasting: 295 kN
Max. kantelmoment: 28 kNm
Bereik werktemperatuur: -20℃ <> 70℃
Gewicht: 27,69 kg
Gaten: He: Ø18 x8 - 360/8 Hi: M12 x12 - 360/12
Kracht tanden: Nom 17.7kN & Max: 24.7kN
Europees fabrikaat

Dit is tevens een vervangend product voor de volgende art.codes:

22.0411.01, VLI.200.414, 232.20.0400, ZBL.20.0414.200 -1SPTN, RKS.22 0411, 162 20 0518 3000

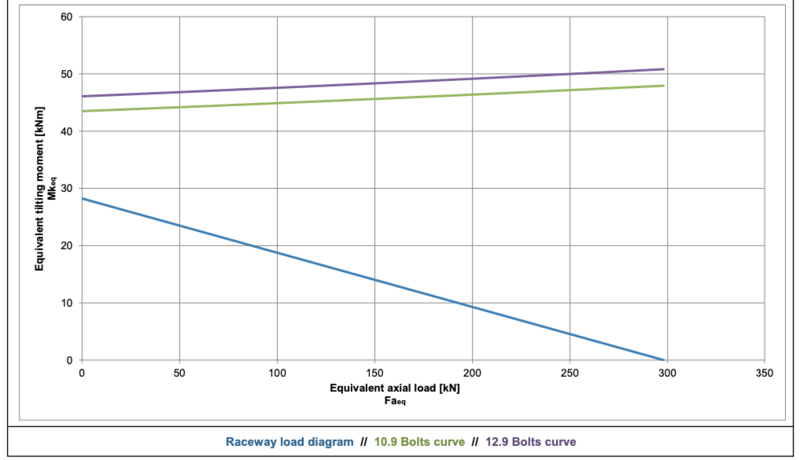

De verticale as geeft het kantelmoment weer en de horizontale as de axiale belasting. De blauwe lijn geeft de belastingslimiet van de draaikrans aan, rekening houdend met de loopbaan, terwijl de groene lijn de belastingslimiet van de draaikransschroeven weergeeft. Een draaikrans is alleen statisch geldig als het snijpunt van de axiale kracht met het kantelmoment onder beide lijnen ligt.
