Werkdruk voor koppelingen en adapters

In dit blogartikel geven we een duidelijk overzicht van de werkdrukken die de verschillende koppelingen en adapters aankunnen. Het gaat hierom de verschillende soorten zoals BSP, NPT, JIC en ORFS koppelingen. Tevens zijn de werkdrukken voor de metrische koppelingen te vinden op deze pagina. Zowel voor de conische L & S varianten. Klik hier om de PDF met het overzicht van werkdruk voor koppelingen en adapters te bekijken.

Aangezien veel factoren van invloed zijn op de druk waarmee een hydraulisch systeem wel of niet naar tevredenheid en veilig zal presteren, dienen de onderstaande maximale werkdrukken alleen als richtlijn te worden gebruikt en niet als standaard en niet als specificatie.

Binnen de hydrauliek sector, en dan met de name bij de componenten met verschillende soorten doorstromingen, worden veel criteria gebruikt voor het bepalen van het drukvermogen. Er worden verschillende vezelspanningen, minimale opbrengsten en ontwerpfactoren toegepast, in overeenstemming met de totale systeem omstandigheden.


BSP

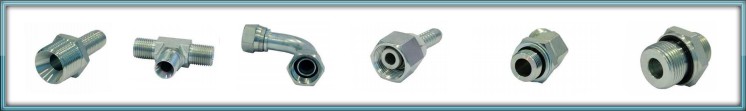

		1.BSPT	MALE	2.BSPP	MALE	3.BSPP  (Crimp	FEMALE  nut)	4.BSPP  (Wire	FEMALE  nut)	5.BSPP  (O-ring)	MALE	6.BSPP  (Bonded	MALE  seal)
MAAT	DASH  MAAT	BAR	PSI	BAR	PSI	BAR	PSI	BAR	PSI	BAR	PSI	BAR	PSI
1/8	-02	830	12000	830	12000	700	10150			420	6000	500	7250
1/4	-04	830	12000	830	12000	700	10150			420	6000	500	7250
3/8	-06	700	10150	700	10150	700	10150			420	6000	500	7250
1/2	-08	700	10150	700	10150	600	8700			420	6000	420	6000
5/8	-10	600	8700	600	8700	500	7250			280	4060	350	5100
3/4	-12	600	8700	600	8700	420	6000	500	7250	280	4060	350	5100
1	-16	420	6000	420	6000	350	5100	420	6000	215	3100	3501	5100
1-1/4	-20	420	6000	420	6000	280	4060	420	6000	215	3100	280	4060
1-1/2	-24	420	6000	420	6000	280	3060	350	5100	180		2801	4060
2	-32	350	5100	350	5100	215	3100	215	3100	180		215	3100
2-1/2	-40	215	3100	215	3100			215	3100



NPT

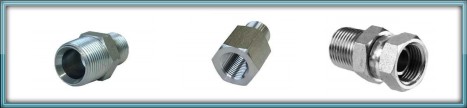

		1.NPT	MALE	2.NPT	FEMALE  FIXED	3.NPSM FEMALE  (Crimp	SWIVEL  nut)
MAAT	DASH  MAAT	BAR	PSI	BAR	PSI	BAR	PSI
1/8	-02	830	12000	700	10150	700	10150
1/4	-04	830	12000	700	10150	700	10150
3/8	-06	700	10150	700	10150	700	10150
1/2	-08	700	10150	500	7250	500	7250
3/4	-12	600	8700	420	6000	420	6000
1	-16	420	6000	350	5100	350	5100
1-1/4	-20	420	6000	280	4060	280	4060
1-1/2	-24	420	6000	280	4060	280	4060
2	-32	350	5100	215	3100	215	3100
2-1/2	-40	215	5100



JIC

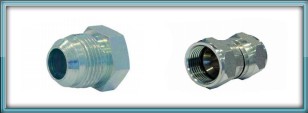

			1.JIC	MALE	2.JIC FEMALE  (Crimp	SWIVEL  nut)
PIJP  MAAT	MAAT	DASH  MAAT	BAR	PSI	BAR	PSI
3/16	3/8	-06	830	12000	700	10150
1/4	7/16	-07	830	12000	700	10150
5/16	1/2	-08	700	10150	700	10150
3/8	9/16	-09	700	10150	700	10150
1/2	3/4	-12	700	10150	600	8700
5/8	7/8	-14	600	8700	500	7250
3/4	1-1/16	-17	600	8700	420	6000
7/8	1-3/16	-19	500	7250	420	6000
1	1-5/16	-21	420	6000	350	5100
1-1/4	1-5/8	-26	420	6000	280	4060
1-1/2	1-7/8	-30	420	6000	280	4060
2	2-1/2	-40	420	6000	215	3100
2-1/2	3	-48	215	3100



ORFS

			O-RING	FACE  SEAL
PIJP  MAAT	MAAT	DASH  MAAT	BAR	PSI
1/4	9/16	-09	700	10150
3/8	11/16	-11	700	10150
1/2	13/16	-13	600	8700
5/8	1	-16	500	7250
3/4	1-13/16	-19	500	7250
1	1-7/16*	-23	420	6000
1-1/4	1-11/16*	-27	280	4060
1-1/2	2*	-32	280	4060

*Wire nut gebruikt



Metrisch

1.PIJP  MAAT (L)	SCHROEFDRAAD  MAAT	BAR	2.PIJP    MAAT (S)	SCHROEFDRAAD  MAAT	BAR
6L	(M12X1,5)	500	6S	(M14X1,5)	630
8L	(M14X1,5)	500	8S	(M16X1,5)	630
10L	(M16X1,5)	500	10S	(M18X1,5)	630
12L	(M18X1,5)	400	12S	(M20X1,5)	630
15L	(M22X1,5)	400	14S	(M22X1,5	630
18L	(M26X1,5)	400	16S	(M24X1,5)	420
22L	(M30X2)	250	20S	(M30X2)	420
28L	(M36x2)	250	25S	(M36X2)	420
35L	(M45x2)	250	30S	(M42X2)	420
42L	(M52x2)	250	38S	(M52X2)	315
