Hydrauliekslang of hydrauliekleiding diameter bepalen.
Voor een juiste werking van de hydrauliek installatie is het belangrijk dat de diameter van de hydrauliekslangen zorgvuldig worden gekozen. Met name te dunne slangen kunnen groter problemen veroorzaken in een hydraulische installaltie. Warmte ontwikkeling, cavitatie, geluid, etc.
Drukleiding: Oliesnelheid in de drukleiding mag maximaal 6 meter per seconde (m/s) zijn.
Retourleiding: Oliesnelheid in de retourleiding mag maximaal 3 m/s zijn.
Zuigleiding: Oliesnelheid max maximaal 1,3 m/s seconde zijn.

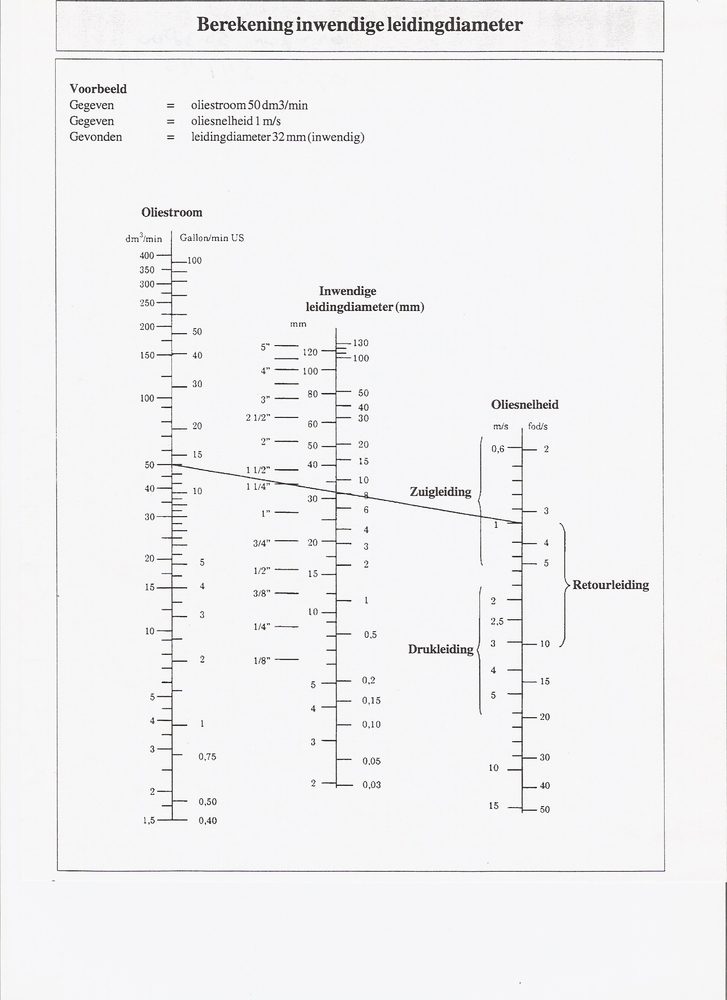

Om het bovenstaande makkelijker te maken, zonder dat u moeilijke berekeningen hoeft te maken. Hebben wij een een doorstroom monogram bijgevoegd waar u makkelijk kunt controleren of u de juiste hydrauliekslang dikte heeft gekozen. Zie monogram hieronder.
Voorbeeld: U wilt van een aanzuigleiding de binnen diameter bepalen:
-Pomp capaciteit 50 l/min.
U trekt een lijn van links "oliestroom 50 dm3/min" naar echts in het gebied van de "oliesnelheid zuigleiding" in dit voorbeeld naar 1 meter per seconde.
Het punt in het midden waar de lijn de "inwendige leidingdiameter(mm)" kruist is de uitkomst. In dit geval 32 mm. U zal dus een zuigleiding met een binnendiameter van minimaal 32 mm moeten gebruiken.
Verder is het natuurlijk ook belangrijk om de maximale druk van de hydrauliekslang te controleren. Wat betreft de aanzuigleiding, de maximale vacuüm waarde.
Voor een overzicht van al onze hydrauliekslangen klik hier of voor meer informatie neem contact op met een van onze hydrauliek specialisten via de chat, info@hydrauliek 24.nl of bel 0537113861.
