In navolging van onze blogartikelen over hydraulische olie (lees hier deel 1 & deel 2) waarin wij alle aspecten behandelen van het gebruik van deze vloeistof in de hydraulische wereld, is deze blog een aanvulling. Want wanneer je het hebt over olie in een hydraulisch systeem dan heb je het automatisch over het filteren en schoonhouden van deze olie. Waarom dat noodzakelijk is en hoe dat moet lees je in dit blogartikel!
Het is cruciaal dat hydraulische olie schoon door het systeem wordt gepompt. Vervuilde olie kan namelijk slijtage en andere defecten veroorzaken die je ten alle tijde wil voorkomen. Aangezien de meeste defecten in systemen zijn te wijten aan vervuilde olie is het dus belangrijk om een filter te gebruiken. Deze filters zijn tevens de enige manier om vervuiling tegen te gaan.
De verschillende specificaties van een hydraulisch systeem of toepassing bepalen welk filter er nodig is. Onder deze specificaties vallen bijvoorbeeld de olie stroming, werkdruk, maximale druk en afmetingen van het systeem. Een (retour)filter bestaat uit een kop waar de ingaande aansluiting in zit. Onder de filterkop zit een filterhuis’. In dit filterhuis bevindt zich de cartridge (ook wel filterelement genoemd) waarin de olie gereinigd wordt. De werking van een (retour)filter is vrij simpel. De vervuilde vloeistof (in de meeste gevallen hydrauliek olie) stroomt naar binnen, wordt gereinigd in de cartridge van het filterhuis en stroomt schoon weer naar buiten via de uitgang aan de onderkant. De cartridge regelt naast de reiniging ook dat de stroming gelijk blijft aan die van het systeem. Er ontstaat wel een kleine tegendruk (van maximaal 5 bar) waardoor de olie in de leiding blijft staan en dat er daardoor geen lucht bij kan komen. Dit is een standaard bijeffect van de filterfijnheid. D.m.v. een controle met een vuilindicator kan je precies zien wanneer het tijd is om de cartridge te vervangen.
*Tekst gaat verder onder plaatje

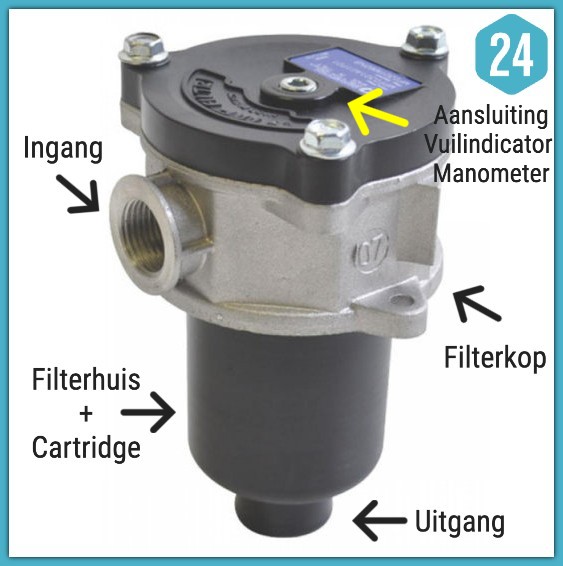

Uitleg ontwerp retourfilter
Verschillende soorten
Er zijn verschillende soorten hydraulische filters beschikbaar die wel een zelfde algemene werking hebben. De meest voorkomende zijn de aanzuigfilters, persfilters, retourfilters en de inline-retourfilters. De retourfilters reinigen de olie voordat deze terugkeren naar het reservoir van het systeem. Er is niet veel verschil tussen deze retourfilters en inline retourfilters. Deze laatste variant heeft een behuizing heeft die vooral bestand is tegen lage druk en daardoor ook goedkoper zijn. Tevens is de plaatsing anders (tankfilter/leidingfilter). Deze beide varianten van retourfilters zijn makkelijk te onderhouden en voor allebei zijn de interne filterelementen simpel te vervangen. Persfilters worden geplaatst na de hydraulische pomp en reinigen zodoende ook de vloeistof die via de pomp geleverd wordt aan het hydraulische systeem. Op deze manier is het mogelijk een optimale bescherming te creëren voor voor de verschillende componenten van het systeem. Persfilters hebben een stevig ontwerp en zijn bestand tegen zeer hoge werkdrukken.
Is een hydraulisch filter noodzakelijk?
Hydraulische filters zorgen voor het reinigen van hydraulische olie waardoor defecten van belangrijke componenten kunnen worden voorkomen en de effectiviteit en werking van het systeem wordt gegarandeerd. Op deze manier zorg je voor een zo lang mogelijke levensduur van je machine of systeem. Filters zijn in de meeste toepassingen en systemen te gebruiken, makkelijk te onderhouden en brengen geen hoge extra kosten met zich mee.
