Berekenen drukkracht en trekkracht hydrauliek cilinders

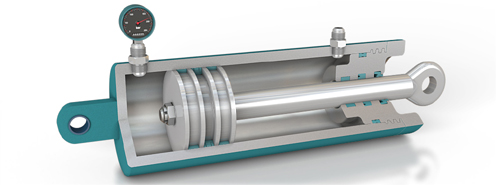

De drukkracht en trekkracht van een hydrauliekcilinder zijn afhankelijk van het oppervlak van de zuiger in combinatie met de druk die op de zuiger van deze cilinder wordt uitgeoefend.

De drukkracht kan worden berekend door het oppervlak (A) in cm² van de zuiger van de hydrauliekcilinder te vermenigvuldigen met de werkdruk (p) in bar.

Het zuigeroppervlak van een hydrauliekcilinder kunt u als volgt berekenen:

(1/4 x 3,14) x D² (zuiger diameter in cm)

Het oppervlak van de zuiger aan de stangzijde is altijd kleiner en wordt ook wel ringoppervlak genoemd. Dit komt omdat de hydrauliekolie op het punt waar de stang op de zuiger bevestigd zit geen druk kan uitoefenen. Het oppervlak voor de trekkracht berekening is daarom oppervlakte zuiger minus de oppervlakte van de stang. De berekening is als volgt:

(1/4 x 3,14) x D² - (1/4 x 3,14) x D² zuigerstang.

Wanneer de oppervlaktes van de zuiger bekend zijn, kan de drukkracht en trekkracht berekening van de hydraulische cilinder gemaakt worden.

Drukkracht F (kg) = p (bar)x A (cm²)

Voorbeeld berekening:

We gebruiken de volgende cilinder voor dit voorbeeld:
Dubbelwerkende cilinder 80x40x300 met bevestiging

Gegevens:
Diameter cilinder is 80mm = 8 cm
Stang diameter is 40 mm = 4 cm
Werkdruk = 150 bar

Drukkracht van een 80x40x300 cilinder is bij 150 bar:

Oppervlak (A): (1/4 x 3,14) x 8²
Oppervlak (A): 50,40 cm²

Drukkracht (F) = p (bar)x A (cm²)
Drukkracht (F) =150 bar x 50,40 cm²
Drukkracht (F) = 7560 kg

Trekkracht van een 80x40x300 cilinder is bij 150 bar:

Oppervlak (A): (1/4 x 3,14) x 8² - (1/4 x 3,14) x 4²
Oppervlak (A): 50,40 cm² - 12,56 cm²
Oppervlak (A): 50,40 cm² - 37,84 cm²

Trekkracht (F) = p (bar)x A (cm²)
Trekkracht (F) =150 bar x 37,84 cm²
Trekkracht (F) = 5676 kg

Gebruik onze cilinder generator om makkelijk en snel je gewenste hydrauliek cilinder samen te stellen! Hulp nodig bij de juiste keuze van een hydraulische cilinder neem dan contact op met een van onze hydrauliek specialisten; 0031-(0)53-7113861.

Niek Pierik 13-10-2016 13:40 Reacties ( 7 )

Ga terug

august renders - 17-02-2024

as diameter30mm hydraulische pomp wisselstukken pakkingen

a;renders - 17-02-2024

AUGUST ,ik zoek voor hydraulische pomp vervang adichtingsringen 7on

Hendrik - 18-02-2020

Ik werk aan een project waarin een cilinder (op trek belast) gekozen moet worden voor het bewegen van een bagger bok (soort hijskraan). ik moet er van uit gaan dat de cilinder onbeschadigd blijft in het geval van kabelbreuk bij een piekbelasting. Hoe kom ik er achter tegen welke kracht een cilinder bestand is?

heb jullie hulp nodig - 05-11-2019

binnen een automatisatieproces moet een massa van 430 Kg verplaats (weggeduwd) worden over een afstand van 40 cm. rekening houden met alle wrijvingskrachten moet er bepaald worden welke pneumatische cilinder gebruikt zal worden. cilinder moet tevens aangeleverd worden is namelijk 8 bar welke cilinder zou ik beter gebruiken dan

Jan Boermans - 07-11-2018

Hoe bereken ik wanneer de cylinder bediend wordt door een hand bediende plunjerpomp met een zuiger van 20 mm? vb handpomp geeft een druk van 100 kgr op de plunjer. Hoeveel druk komt er dan op de cylinder van 80 mm?

Niek Pierik - 08-06-2017

Beste Don, Daar heb je gelijk in. Alleen heb ik boven het volgende vermeld: "Drukkracht F (kg) = p (bar)x A (cm)". Hierbij nemen we de F gelijk aan de Kilo gram om de formule makkelijk te houden. Een kracht hoort normaliter in Newton te staan en dan zal het geheel moeten gedeeld worden door 10.

Don Dijkhuizen - 23-05-2017

goedendag Niek Pierik Na je berekening van je drukkracht en trekkracht staan er een eenheid van kg achter, een kracht staat altijd in Newton waardoor je uiteindelijk de kracht deelt door de gravitatiekracht om het gewicht te krijgen wat nu nog 10x te groot is.
