3 sectie proportioneel 4/3 stuurventiel 5-125 L/min

SKU: 32410

✓ Op maat configureerbaar! ✓ 4/3 stuurventiel ✓ 3 sectie ✓ 5-125 L/min

1.118,26 excl. btw
1.353,09 incl. btw
Prijs per stuk

Verwachte levertijd : 1 dag(en)

€ 0,00
Bestellen
  • Klantbeoordeling 9,1/10 op Kiyoh
  • Op voorraad en vandaag besteld is vandaag verzonden
  • Vakkundige service, engineering en eigen werkplaats

Productbeschrijving

3 sectie proportioneel 4/3 stuurventiel 5-125 L/min

  • Uitvoering: op maat configureerbaar
  • Type stuurventiel: load sensing proportioneel stuurventiel
  • Compensatie: standaard alle secties druk en flow gecompenseerd

Technische eigenschappen:

  • Artikelnummer: SPV120
  • Aantal secties: 3
  • Type stuurventiel: 4/3
  • Max liters per minuut: afhankelijk van de gekozen optie
  • Plunjer: afhankelijk van de gekozen optie
  • Bediening: standaard handbediend, optioneel elektrisch
  • A/B aansluiting: 1/2" BSP
  • P/T aansluiting: 3/4" BSP
  • Max. oliestroom: 140 l/min
  • Max. druk P: 350 bar
  • Max. druk A/B: 420 bar
  • Max. druk LS: 350 bar
  • Max. tegendruk T: 10 bar
  • Overdruk ventiel: ja, instelbaar 10-250 bar
  • Afmetingen: zie bijlage
  • Dit is een maatwerk product en kan niet worden geretourneerd
Keuze 1: Kies de gewenste inlaat sectie
Bij keuze 1 selecteert u of u het stuurventiel gaat gebruiken icm een vaste of variabele pomp. Hierin zijn verschillende aansluitingen mogelijk: 1/2", 3/4" of 1" BSP. De grootste is alleen beschikbaar voor variabele pomp en zonder overdrukbeveiliging.
Keuze 2: Kies de gewenste stuursectie

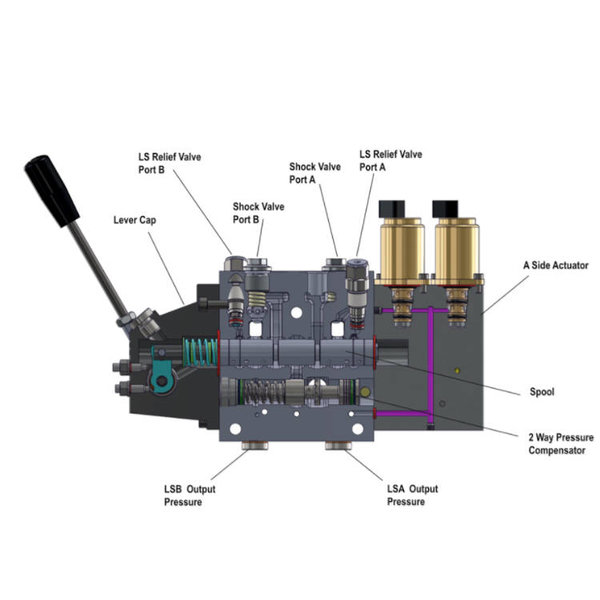

Bij keuze 2 selecteert u of u de stuursectie met of zonder druk compensatie wilt uitvoeren. De druk compensatie zorgt voor een stabiele stuurdruk, zodat de proportionele bediening zo gelijkmatig mogelijk werkt. Let op: deze keuze moet geselecteerd worden per sectie!
Keuze 3: Kies de gewenste plunjer
Bij keuze 3 kiest u de te monteren plunjer. Hier selecteert u het regelbereik en het type plunjer. Een kleiner regelbereik zorgt voor een nauwkeurigere regeling. Daarom is het aan te raden het regelbereik zo goed mogelijk af te stemmen op uw specifieke toepassing. Voor het type plunjer kunt u kiezen tussen ABPT gesloten of ABT open. ABT open is geschikt om te gebruiken icm bv een gestuurde terugslagklep of balanceerklep. Of wanneer in neutrale stand een vrijloop mogelijk moet zijn. Let op: deze keuze moet geselecteerd worden per sectie!
Keuze 4: Kies de gewenste beveiliging
Bij keuze 4 dient u te kiezen of u wel of geen LS beveiliging wenst op poorten A en B. Deze keuze dient per sectie gemaakt te worden. Let op: deze keuze moet geselecteerd worden per sectie!
Keuze 5: Shock valve en nazuigklep
Bij keuze 5 is het mogelijk om te kiezen voor een shock valve en nazuigklep op poorten A en B met een door u gewenste druk. Let op: deze keuze moet geselecteerd worden per sectie!
Keuze 6: Elektrische of hydraulische bediening
Bij keuze 6 kunt u de gewenste bediening kiezen. Zowel verschillende elektrische opties als hydraulische bediening zijn mogelijk. Let op: deze keuze moet geselecteerd worden per sectie!

Bijlagen

Specssheet proportioneel stuurventiel.pdf
