SKU: 30821
✓ Standaard powerpack of zelf samenstellen in de configurator ✓ 24V ✓ P + T aansluiting

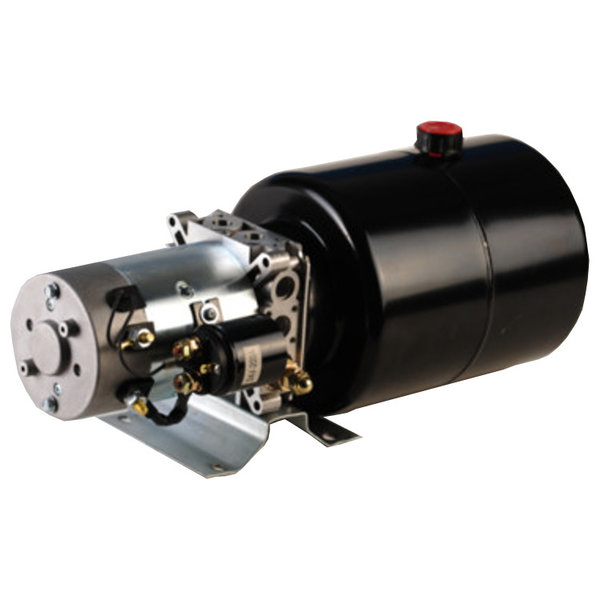

24V kw hydrauliek powerpack dubbelwerkend circuit
Hydrauliek powerpack 24V voor dubbelwerkend circuits. Voor de bediening van dubbelwerkende systemen. Bestel deze standaard variant of stel uw eigen gewenste powerpack hier samen in onze hydrauliek powerpack configurator.
Specificaties standaard powerpack: dubbelwerkend, 24V, 2,2kW, 210 bar drukveiligheid, 5,25 l/min volumestroom, 2,1 cc pomp, 8 liter horizontale tank, P + T aansluiting
Onze powerpacks zijn modulair samen te stellen en worden door onze werkplaats samengebouwd en getest. Onderstaand een toelichting op de keuzes in de configurator.
Keuze 1 en 1a in configurator: Pomp grootte en vermogen
De opbrengst (in liters per minuut) en de druk zijn afhankelijk van de gekozen pomp en motor: Voor een 24V motor heeft u de volgende mogelijkheden:
| 12V | ||||||||||||
| Pomp cc | @ 2500rpm | 0.5 | kW | 0.8 | kW | 1.6 | kW | 2 | kW | 3 | kW | |
| 1.1 | 2.75 | L/min | 95 | bar | 153 | bar | 250 | bar | 250 | bar | 250 | bar |
| 1.3 | 3.25 | L/min | 81 | bar | 129 | bar | 250 | bar | 250 | bar | 250 | bar |
| 1.8 | 4.5 | L/min | 58 | bar | 93 | bar | 187 | bar | 233 | bar | 250 | bar |
| 2.1 | 5.25 | L/min | 50 | bar | 80 | bar | 160 | bar | 200 | bar | 250 | bar |
| 2.7 | 6.75 | L/min | 39 | bar | 62 | bar | 124 | bar | 156 | bar | 233 | bar |
| 3.2 | 8 | L/min | 33 | bar | 53 | bar | 105 | bar | 131 | bar | 197 | bar |
| 3.65 | 9.125 | L/min | 29 | bar | 46 | bar | 92 | bar | 115 | bar | 173 | bar |
| 4.2 | 10.5 | L/min | 25 | bar | 40 | bar | 80 | bar | 100 | bar | 150 | bar |
| 4.8 | 12 | L/min | 22 | bar | 35 | bar | 70 | bar | 88 | bar | 131 | bar |
| 5.8 | 14.5 | L/min | 18 | bar | 29 | bar | 58 | bar | 72 | bar | 109 | bar |
| 8 | 20 | L/min | 13 | bar | 21 | bar | 42 | bar | 53 | bar | 79 | bar |
Keuze 2 in configurator: Tank grootte
Tank grootte: minimaal de inhoud van de cilinder(s) + leidingen. U heeft de keuze uit een horizontale of verticale tankopbouw.
Horizontaal; 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 liter
Keuze 3 in configurator: Bevestiging steun
Bevestiging steun ja/nee
Keuze 4 in configurator: Aantal NG6 onderblokken
U kunt kiezen uit geen,1,2,3,4,5,6,7 of 8 NG6 onderblokken. Deze worden gemonteerd op het powerpack. De kleppen welke u wilt monteren kunt u kiezen via de volgende link: NG6 stuurventielen. Wanneer u geen NG6 onderblokken selecteert heeft u een P (pers) en T (tank aansluiting) en kunt u het powerpack in uw eigen systeem gebruiken.
Keuze 5 in configurator: Aantal NG6 Onderblokken met gestuurde terugslagklep
Gestuurde terugslagkleppen worden alleen gebruikt wanneer u een cilinder, motor of last heeft wat volledig geblokeerd moet worden. Bijvoorbeeld bij een cilinder om te verkomen dat de cilinder door de last naar beneden kan zakken. U dient dan wel een NG6 ventielen kiezen welke in rust de A,B en T heeft verbonden. Een gestuurde terugslagklep dient namelijk helemaal drukloos gemaakt worden.
U kunt kiezen uit geen,1,2,3,4,5,6,7 of 8. NG6 onderblokken met gestuurde terugslagklep. Deze worden gemonteerd op het powerpack. De kleppen welke u wilt monteren kunt u kiezen via de volgende link: NG6 stuurventielen. Wanneer u geen NG66 onderblokken selecteert. Dan heeft u gewoon een P (pers) en T (tank aansluiting) en kunt u uw eigen systeem gebruiken.
Keuze 6 in configurator: instelwaarde drukveiligheid:
De powerpacks worden getest en afgesteld op de waarde welke u wenst. De druk kan nooit hoger zijn dan de maximale druk opgegeven bij keuze 1 en nooit hoger dan 250 bar. Hulp nodig bij het samenstellen? Neem contact op met een van onze enigneers via de chat, contact formulier of info@hydrauliek24.nl
